【Quy Trình】Kiểm Định Hệ Thống Chống Sét Tiêu Chuẩn Qua 5 Bước

Kiểm tra hệ thống chống sét giúp đánh giá nhanh hiệu quả chống sét. Điều này giúp bạn phát hiện các lỗi hệ thống một cách kịp thời.

Đo điện trở nối đất và xác nhận hệ thống chống sét để giúp đánh giá khả năng bảo vệ cấu trúc khỏi tác động của sét đánh.

Điều này rất quan trọng và bạn cần kiểm tra thường xuyên để hạn chế thiệt hại do sét đánh. Vậy quy trình kiểm định hệ thống chống sét như thế nào? Cùng tìm hiểu chủ đề này trong bài viết này nhé.

Kiểm định chống sét là gì?

Kiểm định chống sét (hay đo lường chống sét) là hình thức kiểm tra tình trạng khoan giếng tiếp địa, tình trạng nối đất, dòng điện trở, các kết nối của hệ thống chống sét.

Nói một cách đơn giản, kiểm định hệ thống chống sét là hình thức kiểm tra khả năng chịu đựng của hệ thống chống sét và khả năng chống sét có đáp ứng được yêu cầu hay không.

Nếu dòng điện trở đạt mức yêu cầu thì có thể tiếp tục sử dụng. Tuy nhiên, nếu dòng cản vượt quá mức quy định thì phải sửa chữa, khắc phục.

Thử nghiệm hệ thống chống sét được chia thành hai giai đoạn:

• Sau khi hệ thống chống sét được lắp đặt (trước khi giấy phép hệ thống được phê duyệt), chất lượng hệ thống cần được kiểm định (chỉ một lần).
• Kiểm định tình trạng của hệ thống chống sét định kỳ 12 tháng một lần (chu kỳ hàng năm).

Tại sao phải kiểm định hệ thống chống sét?

Sét có thể gây chết người, hư hỏng các tòa nhà và thiết bị điện tử. Do đó, phải lắp đặt hệ thống chống sét. Hàng năm, trước mùa mưa bão phải kiểm định chống sét để đánh giá khả năng chống sét đánh của hệ thống.

• Các công trình cần lắp đặt hệ thống chống sét:
• Công trình xây dựng, nhà xưởng, nhà cao tầng
• Kho chứa nhiên liệu và hóa chất. kho chứa chất nổ
• Cần trục, giá đỡ kết cấu khung thép và các kết cấu khác
• Hệ thống lưu trữ dữ liệu điện tử

Quy định kiểm định hệ thống chống sét

Quy định về kiểm định và đo lường hệ thống chống sét.

• Quy định tại: TCVN 9385: 2012.
• Chi tiết: TCVN 9385: 2012 Điều 28

Sau khi hoàn thành việc lắp đặt hoặc bất kỳ sửa đổi nào, các phép đo và / hoặc kiểm định cách ly và kết hợp sau đây phải được thực hiện. Kết quả được ghi vào sổ theo dõi hệ thống chống sét.

Điện trở nối đất của mỗi điện cực nối đất là điện trở nối đất cục bộ và bổ sung cho điện trở nối đất của toàn bộ hệ thống nối đất.

Mỗi điện cực đất cục bộ phải được đo riêng biệt với điểm thử nghiệm giữa dây dẫn sét và điện cực đất (phép đo cách ly).

Đo tại điểm đo tại kết nối (đo kết hợp). Nếu có bất kỳ sự khác biệt đáng kể nào trong các phép đo so với các vị trí khác, hãy điều tra lý do của sự khác biệt đó.

Tất cả các dây dẫn, cụm và kết nối được đo hoặc kết quả thử nghiệm tính liên tục về điện.

Các phép đo chi tiết có thể được thực hiện với tham chiếu BS 7430 hoặc các tiêu chuẩn quốc tế có liên quan.

• Nếu điện trở nối đất của hệ thống chống sét vượt quá 10W, giá trị này phải được giảm xuống, ngoại trừ các kết cấu bằng đá được mô tả trong 13.5.
• Nếu điện trở nhỏ hơn 10W, nhưng cao hơn đáng kể so với lần thử nghiệm trước, cần xác định nguyên nhân và thực hiện các biện pháp khắc phục cần thiết.

Các phép đo và kiểm tra phải được thực hiện thường xuyên, tốt nhất là không quá 12 tháng. Đối với những vùng có điều kiện khí hậu khắc nghiệt, tần suất thử nghiệm nên được tăng lên.

Quy trình kiểm định hệ thống chống sét

Quy trình kiểm tra / đo lường chống sét do Phòng cháy chữa cháy Xinshi Bình Dương thực hiện gồm 5 bước:

• Kiểm tra sơ bộ các tệp hệ thống
• Kiểm tra tình trạng thực tế của hệ thống
• Thực hiện đo hệ thống chống sét
• Lập hồ sơ kết quả kiểm tra, xử lý dữ liệu và đưa ra khuyến nghị
• Nếu đáp ứng các tiêu chuẩn sẽ được cấp giấy chứng nhận kiểm định hệ thống chống sét

Kiểm tra cài đặt hệ thống trên hồ sơ

• Kiểm tra bản thiết kế hệ thống, tài liệu thiết kế và lắp đặt
• Đánh giá sơ bộ về phạm vi bảo vệ hệ thống và cách sử dụng
• Tham khảo các chu kỳ xem xét trước (nếu có)

Kiểm tra tình hình thực tế của hệ thống

So sánh sự phù hợp giữa cấu hình và cài đặt thực tế.

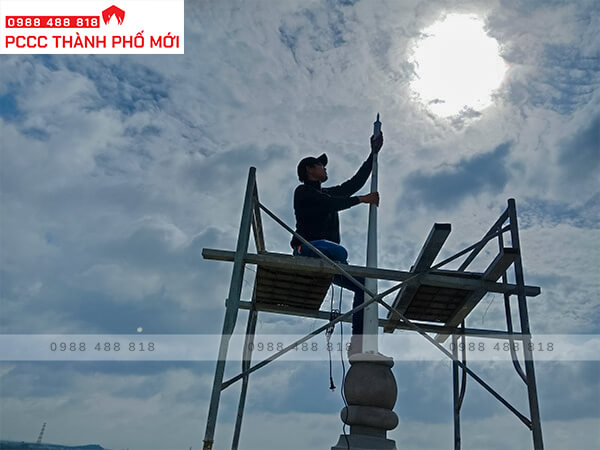

Kiểm tra dây chống sét (cột thu lôi), cọc tiếp địa, dây dẫn sét, dây thu lôi, dây chống sét và các hệ thống khác. Các vật này phải đáp ứng các điều kiện:

• Cột thu lôi phải không bị hư hại và không bị cong, gỉ
• Dây dẫn sét phải gọn gàng, ngắn, không có góc nhọn.
• Dây dẫn không có dấu hiệu đứt, uốn, hình dạng dây phù hợp với thiết kế

Kiểm tra khoảng cách an toàn của hệ thống và đánh giá tác động xung quanh đối với hệ thống

Tiến hành đo hệ thống chống sét

• Sử dụng thiết bị đặc biệt để đo điện trở và đo chống sét
• Theo quy định hiện hành, điện trở dưới 10 ôm (Ω) là đủ
• Kiểm tra dòng điện áp để đảm bảo không có điện thế dư trên đầu nối đất
• Lắp đặt thiết bị đo theo hướng dẫn của nhà sản xuất.

Ghi chú và phân tích kết quả

• Sau khi đo đạc chống sét toàn bộ hệ thống và chú ý từng điểm
• Yêu cầu kiểm tra, xử lý và so sánh với các que đo trước đây
• Nếu hệ thống bị lỗi, cần đưa ra các phương án khắc phục và sửa chữa đơn vị.

Cấp chứng nhận hệ thống chống sét

• Xem xét, so sánh và xử lý dữ liệu hoàn thiện
• Nếu hệ thống đạt đến mức điện trở thì dòng điện áp đạt yêu cầu
• Gửi kết quả phân tích cho Sở Cảnh sát PCCC để hỗ trợ cấp giấy kiểm định hệ thống cho đơn vị.

Đơn vị nào cung cấp dịch vụ kiểm định hệ thống chống sét?

Nếu bạn đang tìm đơn vị chuyên kiểm định chống sét để kiểm tra và đảm bảo chất lượng các thiết bị trong nhà thì bạn có thể tham khảo đơn vị PCCC Thành Phố Mới.

PCCC Thành Phố Mới được thành lập vào năm 2013, là đơn vị hàng đầu trong việc kiểm định hệ thống chống sét cho các doanh nghiệp, công ty và hộ gia đình, ngoài ra, đơn vị còn cung cấp p các sản phẩm và dịch vụ phòng cháy chữa cháy.

Với đội ngũ chuyên nghiệp cam kết chất lượng dịch vụ, hỗ trợ hậu mãi sau dịch vụ cho các xí nghiệp, công ty và gia đình, chắc chắn bạn sẽ hài lòng về dịch vụ và chất lượng kiểm định của đơn vị.

Chi tiết liên hệ PCCC Thành Phố Mới:

• Công ty Cổ phần Thương mại và Dịch vụ Thành Phố Mới
• Địa chỉ: Số 09, Đường Số 7B, Khu 03, P. Hoà Phú, Thủ Dầu Một, Bình Dương
• Di động: 0988 488 818
• ĐT: 0274 222 5555
• Liên hệ Email: thanhphomoi.co@gmail.com

Như vậy, mình đã cung cấp cho bạn các thông tin về quy trình kiểm định hệ thống chống sét, hy vọng bạn sẽ luôn đảm bảo được chất lượng các thiết bị trong gia đình và đảm bảo an toàn cho gia đình và bản thân nhé.
